Tximeleta-balbula kontzentrikoa

LYV® Concentric Butterfly balbula estandar handienekin fabrikatzen da, kalitatearekin eta bikaintasunarekin dugun konpromisoarekin babestuta. Fabrikazio-prozesu aurreratuak eta kalitate-kontrol zorrotza erabiltzen ditugu balbula bakoitzak industriako erreferentziak betetzen edo gainditzen dituela ziurtatzeko. Gure balbulak kalitate paregabekoak dira, industriako antzeko produktuak gaindituz, iraunkortasun, errendimendu eta fidagarritasun aldetik.

Bidali kontsulta

Produktuaren Aurkezpena

LYV® tximeleta balbula zentrokideen hornitzaile profesionala da Txinan. 30 urteko fabrikazio-esperientzia profesionalarekin, CNC prozesaketa aurreratuan eta kalitate-kontrol zorrotzean oinarrituz, balbulek industriako estandar altuak betetzen dituztela ziurtatzen du, iraunkortasunari, zigilatzeko fidagarritasunari eta entrega-eraginkortasunari dagokionez. Gure tximeleta balbulak zehatz-mehatz landuta daude eta ekoizpen estandar zorrotzak betetzen ditugu. Gure salmenta-taldeak zerbitzu pertsonalizatuak eskaintzeko konpromisoa hartzen du. Tximeleta balbula zentrokideen soluzioak pertsonalizatuko ditugu zure eskakizun zehatzak eta espero diren aplikazioak asetzeko.

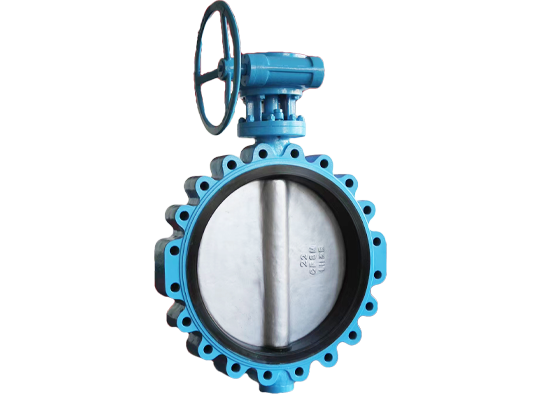

Tximeleta-balbula zentrokideko bridadun honek erdiko egitura simetriko klasikoa hartzen du. Balbula zurtoinaren eta tximeleta plakaren diseinu zentrokidearekin, ireki eta ixte azkarra lortzen du, baita itxiera egonkorra ere. Balbula-eserlekua errendimendu handiko material elastikoz egina dago, tximeleta plaka itxita dagoenean estrusio-zigilu estua osatzen duena, tenperatura eta presio-baldintza normaletan zero isurketa errendimendua bermatuz. Egitura sinplea da eta fluxuarekiko erresistentzia oso baxua da, bereziki egokia da uraren tratamendurako, HVAC eta industria-hoditegi orokorretarako.

Zehaztapenak

Tamaina sorta:

NPS 2"-48"; DN50-DN1200

Presio nominala:

150LB-600LB; PN6-PN64

Tenperatura tartea:

-69 ℃ ~ 825 ℃ (diseinuaren eta materialaren araberakoa)

Amaitu konexioak:

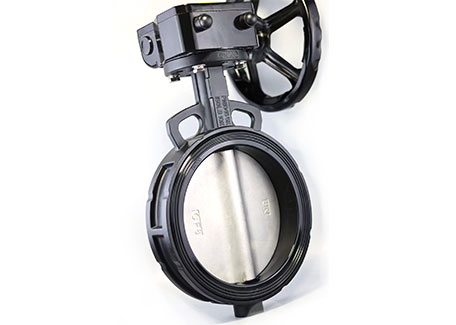

Brida; Ipurdi-soldadura; Ostia; Lug-ostia

Gorputzaren materialak:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Diskoaren materialak:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Zigilatzeko materiala:

VITON/NBR/EPDM

Eserlekuaren materialak:

Integrala; 304/316/STL gainsoldadura.

Zurtoinaren materialak:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Diseinu eta fabrikazio estandarra:

API 609

Aurrez aurre estandarra:

EN558-1

Amaitu konexio estandarra:

ASME B16.4

Proba eta Ikuskapen Araua:

API 598

Ezaugarriak

■ Tamaina trinkoa eta arina

■ Mantentze-lan erraza

■ Kost-eraginkorra

■ Kontrol malgua

Zer da tximeleta balbula kontzentrikoa:

Tximeleta-balbula bira laurdeneko balbula mota bat da, eta balbularen gainean palanka edo errotore bat biratuz uraren emaria kontrolatzen du. Gehien erabiltzen den mota tximeleta balbula zentrokidea da, zero-bias tximeleta balbula bezala ere ezagutzen dena, non zurtoina eta diskoa balbula gorputzaren erdian dauden. Disko birakaria erabiltzen du euskarrien fluxua kontrolatzeko, eta, ondorioz, erresistentzia txikiagoa da diskoaren mehetasuna dela eta.

Nola funtzionatzen du (zigilatzea):

Tximeleta-balbula kontzentrikoak balbula-diskoaren irekitze-angelua egokituz funtzionatzen du medioaren emaria kontrolatzeko. Diskoa fluxu-bidearekiko paraleloa denean, bitartekoa oztoporik gabe igaro daiteke eta balbula guztiz irekita dago. Diskoa fluxu-bidearekiko perpendikularra denean, fluxua guztiz blokeatzen du, eta balbula guztiz itxita dago. Balbula zurtoina biratuz, diskoaren angelua alda dezakezu, horrela emaria erregulatuz. Itxitako posizioan, diskoaren ertzak balbularen gorputzaren barruko horman zigilatzeko eraztunaren kontra estuki sakatzen du. Zigilatzeko eraztunaren desbideratze elastikoak zigilu bat sortzen du, medioaren ihesak saihestuz.

Zergatik aukeratu LYV®️ balbulak:

Brida motako tximeleta balbula zentrokidea ekoizten dugu 30 urte baino gehiagoz. Tailerrak 13000 metro koadro ditu eta 50 CNC makina aurreratu baino gehiago ditu. Gure ingeniariek eta produkzio taldeak zure eskaera kalitate handiko eta denborarik azkarrenarekin entregatzen duela ziurtatuko dute. Balbulen bidalketa ere zaintzen dugu. Tximeleta-balbula kontzentrikoa burbuila-poltsez edo paperez bilduko da pintura hondatuko ez dela ziurtatzeko. Balbula ere finkatu dugu kontratxapatuen makilaren bidez balbula kutxan sartu ondoren. Kontratxapatuaren zorroa beharrezko markarekin margotuko da, bidalketan balbula kaltetuko ez dela ziurtatzeko.

Zein da tximeleta balbula zentrokidearen eta eszentrikoaren arteko aldea:

Konparazio Dimentsioa	Tximeleta-balbula kontzentrikoa (Centerline Butterfly Valve)	Tximeleta-balbula eszentrikoa (eszentriko bakarra/bikoitza/hirukoitza)
Oinarrizko Egitura	Zurtoinaren, diskoaren eta balbularen gorputzaren zentroak lerrokatuta daude.	Zurtoinaren erdigunea diskoaren edo/eta balbularen gorputzaren erdialdetik aldenduta dago.
Zigilatzeko Printzipioa	Konpresioa/Scraping zigilua: eserlekua deformatzen duen diskoan oinarritzen da; etengabeko marruskadura funtzionamenduan.	Eserlekutik kanpo/Marruskadurarik gabeko zigilua: diskoa eserlekutik azkar askatzen da irekitzean eta ixtean soilik konprimitzen da; marruskadura minimoa.
Higadura eta Zerbitzu-bizitza	Marruskadura gogorrak higadura azkarragoa eta bizitza laburragoa dakar.	Marruskadura nabarmen murrizteak higadura gutxiago eta bizi-iraupen nabarmen luzeagoa dakar.

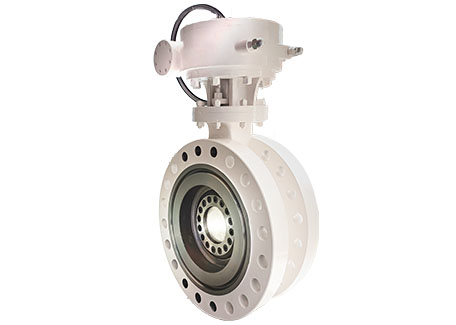

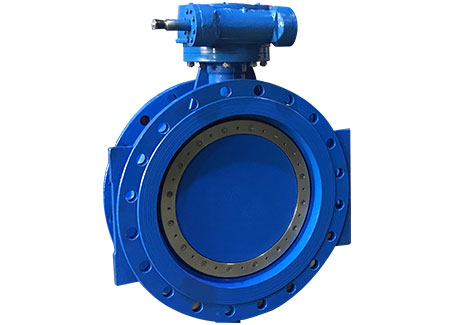

Aplikazio egokiak	Presio baxua, giro-tenperatura, zigilatzeko baldintza orokorrak (adibidez, uraren tratamendua).	Sorta zabalagoa. Eszentriko bikoitza: tenperatura eta presioa ertaina. Eszentriko hirukoitza: Tenperatura altua, presio altua, zigilatze kritikoa (adibidez, petrolio eta gasaren funtsezko hodiak, industria kimikoak).
Zigilatzeko materialak	Batez ere zigiluak bigunak (kautxua, PTFE), tenperaturak mugatuta.	Aukera zabalagoa. Eszentriko bikoitzak/hirukoitzak metalezko zigilu gogorrak erabil ditzake, tenperatura altuekiko erresistenteak.
Eragiketa-momentua	Apurketa-momentu handiagoa; funtzionamendua nahiko zorrotzagoa da.	Eragiketa-momentu txikiagoa; funtzionamendu errazagoa eta arinagoa.
