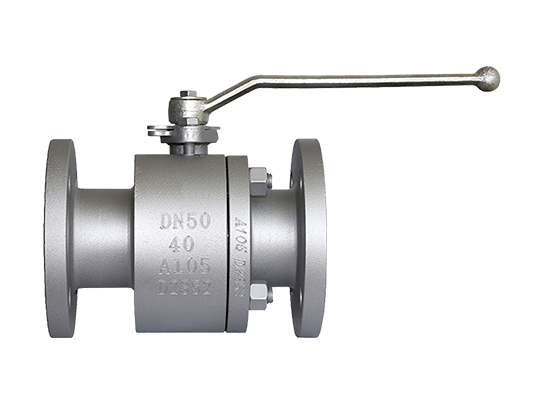

Bola balbula flotagarria

LYV® Txinako kalitatezko bola flotatzaileen fabrikatzailea da. Bola balbula flotagarri industrial hau automatikoki ireki eta ixten da likido-mailaren aldaketen arabera. Flotatzaile motako bola balbula honek balbula irekitzea eta ixtea kontrolatzen du flotagailuaren bola altxatu eta jaistearen bidez, eta egokia da likido-maila automatikoki mantendu behar den kasuetarako, hala nola ur deposituak, igerilekuak eta ura biltegiratzeko beste sistema batzuk.

Bidali kontsulta

Produktuaren Aurkezpena

LYV® Floating Ball Valve likido-maila egonkorra automatikoki mantendu dezakeen balbula mota bat da. Egitura sinple eta iraunkorra du eta automatikoki funtziona dezake elektrizitaterik edo esku-hartzerik gabe. Ur depositua gainezkatzea edo drainatzea eraginkortasunez saihestu dezake, kudeaketa-energia aurreztu eta ur-hondakinak murrizten ditu.

Errendimendu handiko bola balbula flotagarri honen abantaila nagusia funtzionamendu modu guztiz automatikoan eta oso fidagarrian datza. Automatikoki irekitzen eta ixten da flotagailuaren bidez ur-mailaren aldaketak hautemanez, eta prozesu osoak ez du elektrizitaterik edo eskuzko funtzionamendurik behar. Bere egitura mekaniko sinplea eta iraunkorra da, ez du ia mantentze-lanik behar, eta horrek modu eraginkorrean saihestu dezake baliabideen hondakinak edo ekipamendu-arriskuak kontrolaz kanpoko ur-mailak eragindakoak. Instalatu ondoren, automatikoki lan egin dezake denbora luzez. Bereziki egokia da ur-dorreetarako, ura biltegiratzeko deposituetarako, suteetarako ur deposituetarako eta likido-maila etengabe eta egonkorra behar duten beste batzuetan, kudeaketa-kostuak aurreztuz eta sistemaren segurtasuna hobetuz.

LYV® bola balbula flotagarriak zorrotz diseinatuta daude kalitatea eta errendimendu handiagoa bermatzeko. Gure fabrikazio-prozesu zorrotzek eta kalitate-kontroleko neurriek industriako antzeko eskaintzak gainditzen dituzten produktuak lortzen dituzte. Balbula flotagarri hauek nazioarteko hainbat estandar betetzen dituzte, hala nola API-6A, API-6D, ASME-B16.34 eta ISO-17292. Gainera, API-6FA suteen ziurtagiria lortu dute, eta suteen segurtasuna eskatzen duten aplikazioetarako egokiak dira. LYV®-ren bola balbula flotagarriak kalitate handiko zigilatzeko soluzioez hornituta daude, presio eta tenperatura altuko inguruneetan modu fidagarrian funtzionatzeko. Zigilatze-aukera ugari eskaintzen ditugu funtzionamendu-eskakizun anitzak asetzeko. Mesedezjarri gurekin harremanetanzure behar espezifikoak eztabaidatzeko, eta zure eskakizun bereziak betetzen dituen bola balbula flotagarri bat egokituko dugu.

Zehaztapenak

Tamaina sorta:

NPS 1/2”-10”; DN15-DN250

Presio nominala:

150LB-1500LB; PN20-PN260

Tenperatura tartea:

-46 ℃ ~ 121 ℃ (diseinuaren araberakoa eta materiala)

Amaitu konexioak:

Brida;.

Gorputzaren materialak:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Eserlekuaren materialak:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Baloiaren materiala:

ASTM A182 F304/F316

Zurtoinaren materialak:

ASTM A182 F304/F316

Diseinua eta fabrikazioa Estandarra:

API 6D

Aurrez aurre estandarra:

ASME B16.10/ EN558-1

Amaitu konexio estandarra:

ASME B16.5/ ASME B16.25

Proba eta Ikuskapena Estandarra:

API 598

Ezaugarriak

■ Eserleku biguna edo metalezkoa eskuragarri

■ Blokeatzeko gailu batez hornituta, balbulak ustekabeko funtzionamendua saihesteko.

■ RF,RTJ, Konexio aurpegia

■ Egitura sinplea, tamaina trinkoa eta diseinu arina.

■ Lehertzeen aurkako zurtoinaren diseinua, barne-presioaren igoera anormalaren ondorioz zurtoina leher ez dadin, istripuak saihestuz.

■ Suaren aurkako diseinua eta estatikoen aurkakoa.

■ Hodi osoko balbularen diseinuak kanalizazioak erraztu ahal izango ditu eta fluxuarekiko erresistentzia txikia eta emari ahalmen handia ditu.

■ Eragiketa-momentu baxuko diseinua

Zer da balbula flotatzailea:

Bola-balbula flotatzailea bola trunion batek bere lekuan eusten ez duen bat da. Funtzionamendu arruntean, horrek pilota apur bat ibaian behera flotatuko du. Horrek eserleku-mekanismoa baloiaren azpian konprimitzea eragiten du haren kontra sakatuz. Gainera, mota batzuetan, eserlekuaren mekanismoa xahutzea eragiten duen indarren bat gertatuz gero (adibidez, balbulatik kanpoko suaren muturreko beroa), bola flotatzen joango da metalezko gorputzera, zeina baloiaren aurka zigilatzeko diseinatuta dagoen diseinu segurua emanez.

Nola funtzionatzen du balbula flotagarri batek (zigilatzea):

Balbula flotagarria bola-balbula mota arrunta da. Bere funtzionamendu-printzipioa da bola bera ez dela zuzenean balbula gorputzarekin harremanetan jartzen, balbula-eserlekuen aurka zigilatzea baizik. Balbula irekita dagoenean, pilota libreki flotatu daiteke komunikabideen fluxuaren eraginez, bola eta balbula-eserlekuen arteko marruskadura murriztuz. Baloiak aske flotatu dezakeenez, balbula-eserlekuek tarte jakin bat izan behar dute, eta egitura-diseinu honek bola balbula flotagarriari zigilatzeko errendimendu bikaina ematen dio.

Zergatik LYV®️ balbulak:

Bola balbula ekoizten dugu 30 urte baino gehiagoz. Tailerrak 13000 metro koadro ditu eta 50 CNC makina aurreratu baino gehiago ditu. Gure ingeniariek eta produkzio taldeak zure eskaera kalitate handiko eta denborarik azkarrenarekin entregatzen duela ziurtatuko dute. Balbulen bidalketa ere zaintzen dugu. Balbulak burbuilen poltsez edo paperez bilduko dira pintura hondatuko ez dela ziurtatzeko. Balbula ere finkatu dugu kontratxapatuen makilaren bidez balbula kutxan sartu ondoren. Kontratxapatuaren zorroa beharrezko markarekin margotuko da, bidalketan balbula kaltetuko ez dela ziurtatzeko.

Kanpoko eta konektatzeko neurri nagusiak

Data		Berrikuspena							by beteta	Egiaztatua	Egileak argitaratu
2024-apirila-03		Lehenengo alea							Franko	Lee	Franko

NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Pisua (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Pisua (kg)
PN16
-	15	115	95	65	45	-	16	4-14	78	130	2.2
-	20	120	105	75	58	-	18	4-14	84	130	2.8
-	25	125	115	85	68	-	18	4-14	95	160	3.7
-	32	130	140	100	78	-	18	4-18	150	160	4.4
-	40	140	150	110	88	-	18	4-18	150	180	5.5
-	50	150	165	125	102	-	20	4-18	170	200	7.3
-	65	170	185	145	122	-	20	4-18	195	240	11.7
-	80	180	200	160	138	-	20	8-18	215	240	13.4
-	100	190	220	180	158	-	20	8-18	250	280	15.7
-	125	325	250	210	188	-	22	8-18	265	300	32.5
-	150	350	285	240	212	-	24	8-22	270	300	42.5
-	200	400	340	295	268	-	26	12-22	330	350	70
-	250	450	405	355	320	-	30	12-26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-14	103	130	2.2
-	20	120	105	75	58	-	18	4-14	112	130	2.8
-	25	125	115	85	68	-	18	4-14	123	160	3.7
-	32	130	140	100	78	-	18	4-18	150	160	4.4
-	40	140	150	110	88	-	18	4-18	156	180	5.5
-	50	150	165	125	102	-	20	4-18	172	200	7.3
-	65	170	185	145	122	-	22	8-18	197	240	11.7
-	80	180	200	160	138	-	22	8-18	222	240	13.4
-	100	190	235	190	162	-	24	8-22	253	280	15.7
-	125	325	270	220	188	-	26	8-26	275	300	32.5
-	150	350	300	250	218	-	28	8-26	286	300	42.5
-	200	400	360	310	278	-	30	12-26	340	350	70
-	250	450	425	370	335	-	32	12-30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-14	103	130	-
-	20	120	105	75	58	-	18	4-14	112	130	-
-	25	125	115	85	68	-	18	4-14	123	160	-
-	32	130	140	100	78	-	18	4-18	150	160	-
-	40	140	150	110	88	-	18	4-18	156	180	-
-	50	150	165	125	102	-	20	4-18	172	200	-
-	65	170	185	145	122	-	22	8-18	197	240	-
-	80	180	200	160	138	-	22	8-18	222	240	-
-	100	190	235	190	162	-	24	8-22	253	280	-
-	125	325	270	220	188	-	26	8-26	275	300	-
-	150	350	300	250	218	-	28	8-26	286	300	-
-	200	400	375	320	285	-	34	12-30	340	350	-
-	250	450	450	385	345	-	38	12-Ф33	470	400	-
150LB
1/2	15	108	90	60.3	34.9	2	8	4-16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-Ф22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-Ф22.5	762	350	155
300LB
1/2	15	140	95	66.7	35	2	12.7	4-16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-Ф22,5	250	200	10
2	50	216	165	127	92	2	20.7	8-19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-Ф22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-Ф22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-Ф22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-Ф22.5	711	400	98
600 libra
1/2	15	165	95	66.7	34.9	7	14.3	4-16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-Ф22,5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-Ф22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-Ф22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-Ф22.5	568	400	75

Fitxa teknikoa ere gure ingeniari taldeak zuzendu du. Hala ere, ez dira baztertzen eskuzko sarreran zehar ezusteko akatsak egitea. Orri hau ezin izan da dokumentu exekutagarri gisa erabili. Laguntza teknikorako, bidali zure zehaztapenak posta elektronikoz. Gure ingeniariek marrazkiak marraztuko dituzte zure zehaztapenen arabera
